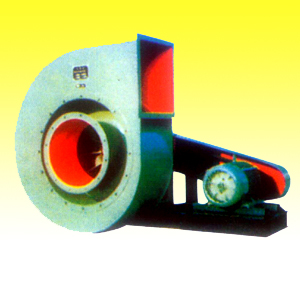

FC6-48-11型紡織排塵通風機用途:
FC6-48-11型紡織排塵通風機是為紡織廠除塵系統清、梳棉吸落棉而試制的產品。本產品同時亦可用來輸送原棉,羊毛或其他纖維物質。

FC6-48-11型紡織排塵通風機型式:
該機制成順旋和逆旋兩種.從電動機端或軸承座端正視葉輪按順時針旋轉的稱順旋風機,反之則為逆旋風機,風機的出口位置以機殼的出風口角度表示。本系列風機設計有No.3.55、4、4.5、5、6.3、8、9、10、11.2、12.5共10種規格,采用C式傳動。用戶可根據使用工況選用。

FCC6-48-11型排塵離心風機結構:
風機主要由葉輪、機殼、進風口、傳動組等組成。
1.葉輪:有10片材料為A3的后傾圓弧葉片,焊接與弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正,故運轉平穩。
2.進風口:做成收斂式流線型的整體結構,用螺栓固定在機殼入口側。
3.機殼:用普通鋼板焊接成蝸形殼整體。
4.傳動組:有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成,軸承箱整體結構。采用滾動軸承,滾動軸承用潤滑脂潤滑。

FC6-48-11型紡織排塵通風機參數:
|
 機號No.  |
 傳動方式  |
 轉速r/mim  |
 流量 m³/h  |
 全壓pa  |
 電動機型號  |
 功率kw  |
 轉速種類  |
|
 3.15  |
 C  |
 1600-3150  |
 755-3323  |
 1880-354  |
 Y801-Y90-2  |
 0.75-3  |
 7  |
|
 4  |
 C  |
 1250-2500  |
 1184-5495  |
 1933-345  |
 Y801-Y112-2  |
 0.75-4  |
 7  |
|
 5  |
 C  |
 1000-2000  |
 1776-8623  |
 1953-344  |
 Y801-Y132-2  |
 0.75-7.5  |
 7  |
|
 6.3  |
 C  |
 800-1600  |
 2843-13799  |
 1985-350  |
 Y90-Y160-2-4  |
 1.1-11  |
 7  |
|
 8  |
 C  |
 630-1250  |
 4584-22075  |
 1953-350  |
 Y100-Y160-4  |
 2.2-15  |
 7  |
|
 10  |
 C  |
 500-1000  |
 7402-36417  |
 2043-344  |
 Y112-Y180-4  |
 4-22  |
 7  |
|
 12.5  |
 C  |
 400-800  |
 11565-56902  |
 2043-344  |
 Y112-Y225-4  |
 4-37  |
 7  |
